Преобразователи частоты для асинхронных двигателей

Новая серия преобразователей частоты включает модель Е3-8100 для маломощных приводов и ее бюджетную версию Е3-8100К. Модели Е3-8100 и Е3-8100К могут использоваться для управления приводами в большинстве общепромышленных механизмов. Они идеально подходят в тех случаях, когда требуется максимальная производительность, небольшие габариты преобразователя частоты и низкая цена.

Технические характеристики:

• диапазон мощностей: 0,2 кВт - 7,5 кВт;
• выходная частота 0,1 - 400 Гц;
• улучшенный алгоритм управления U/f, обеспечивающий низкий шум двигателя и высокий пусковой момент;
• оптимальное управление моментом двигателя для любых нагрузок;
• мониторинг и управление по RS - 422/485 с возможностью подключения до 32 преобразователей в локальную сеть;
• программирование группы преобразователей с помощью съемного пульта;
• быстродействующая защита от кратковременных перегрузок, работающая без отключения двигателя;
• питание 220/380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (1.39 Мб) или doc (1.12 Мб)
• Каталог применений, скачать pdf (2.61 Мб)
• Спецификация Е3-8100
• Весогабариты Е3-8100
• Схема подключения преобразователя частоты Е3-8100

Новая модель преобразователей частоты серии 8000 со встроенным промышленным PLC контроллером и существенно расширенными функциональными возможностями по отношению к EI-8001. Рекомендуется для управления приводами с постоянной, быстроменяющейся, а также вентиляторной нагрузкой: подъемно-транспортное оборудование, транспортеры, конвейеры, экструдеры, куттера, упаковочные и дозирующие машины, сушильные агрегаты, сепараторы, мельницы, дробилки, вентиляторы, насосы, компрессоры и т.д.

Технические характеристики:

• диапазон мощностей: 0,4 кВт - 55 кВт;
• выходная частота 0,1 - 400 Гц;
• полная защита двигателя;
• векторное управление без обратной связи;
• встроенный ПИД-регулятор;
• встроенный PLC контроллер;
• программирование группы преобразователей с помощью модуля копирования;
• аналоговые и цифровые входы/выходы для регулирования и дистанционного управления;
• возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS);
• встроенный ЭМИ фильтр класса А;
• питание 220/380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (1.5 Мб) или doc (1.35 Мб)
• Каталог применений, скачать pdf (2.38 Мб)
• Спецификация E2-8300
• Весогабариты E2-8300
• Схема подключения преобразователя частоты E2-8300

Новая серия преобразователей, разработанная на базе наиболее популярного частотника EI-7001. Широко используется в технологическом оборудовании, где применяется управляемый электропривод: смесителях, дозаторах, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и другом оборудовании.

Технические характеристики:

• диапазон мощностей: 0,75 кВт - 315 кВт;
• полная защита двигателя;
• встроенный ПИД-регулятор;
• управление по вольт-частотной характеристике U/F;
• язык команд пульта управления - русский;
• аналоговые и цифровые входы/выходы для регулирования и дистанционного управления;
• возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS);
• питание 380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (1.28 Мб) или doc (932 Кб)
• Каталог применений, скачать pdf (2.11 Мб)
• Спецификация EI-7011
• Весогабариты EI-7011
• Схема подключения преобразователя частоты EI-7011

Модель нового поколения преобразователей частоты насосной серии. Используется для управления приводами с переменной нагрузкой насосного типа. Новую модель выгодно отличают расширенные функциональные возможности, меньшие массогабаритные характеристики и увеличенный диапазон мощностей.

Технические характеристики:

• диапазон мощностей: 7,5 кВт - 370 кВт;
• возможность управления группой электродвигателей от одного преобразователя;
• встроенный ПИД-регулятор;
• управление по вольт-частотной характеристике U/F;
• аналоговые и цифровые входы/выходы для регулирования и дистанционного управления;
• управление и диагностика по линии RS-485/RS-232;
• питание 380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (1.5 Мб) или doc (899 Кб)
• Каталог применений, скачать pdf (2.32 Мб)
• Спецификация EI-P7012
• Весогабариты EI-P7012
• Схема подключения преобразователя частоты EI-P7012

Преобразователи частоты векторного типа учитывают дополнительно, кроме амплитудно-частотных характеристик, фазовые соотношения полей статора и ротора, что обеспечивает достижение максимального момента на валу двигателя. Основная область применения — системы с динамичным и контролируемым изменением скорости перемещения, сервоприводы, лифтовое и другое подъемно-транспортное оборудование с большими перегрузками при пуске и остановке.

Технические характеристики:

• диапазон мощностей: 0,75 кВт - 500 кВт;
• полная защита двигателя;
• векторное управление без обратной связи по скорости;
• векторное управление с обратной связью по скорости;
• встроенный ПИД-регулятор;
• 32-разрядный RISC микропроцессор;
• язык команд пульта управления - русский;
• аналоговые и цифровые входы/выходы для регулирования и дистанционного управления;
• возможность дистанционного управления и мониторинга по последовательной линии связи (протоколы MODBUS, PROFIBUS);
• питание 380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (1.12 Мб) или doc (1.39 Мб)
• Каталог применений, скачать pdf (4.04 Мб)
• Спецификация EI-9011
• Весогабариты EI-9011
• Схема подключения преобразователя частоты EI-9011

Векторный преобразователь частоты без датчика обратной связи по скорости Е3-9100 может использоваться для управления приводом в большинстве существующих промышленных механизмов. В диапазоне мощностей от 0,75 до 15 кВт может заменить более дорогие серии преобразователей частоты EI-7011 и EI-9011. Е3-9100 обеспечивает точность регулирования 0,2% и максимальный стартовый момент 150% на частоте 1 Гц, как при решении сложных задач (управление подъемными кранами, волочильными машинами, многомоторными установками, экструдерами), так и при простых применениях (управление насосами, вентиляторами, транспортерами). Е3-9100 выгодно отличают: низкая цена при эффективном векторном управлении, режим автоматической настройки на двигатель без вращения, функция перераспределения механической нагрузки между двигателями в многодвигательных приводах, работающих от нескольких преобразователей, функция определения короткого замыкания на выходе перед пуском двигателя.

Технические характеристики:

• диапазон мощностей: 0,75 кВт - 15 кВт;
• векторный режим управления без датчика скорости;
• максимальный стартовый момент 150% на частоте 1 Гц;
• режим энергосбережения;
• встроенный ПИД-регулятор;
• встроенный тормозной прерыватель;
• управление скоростью с помощью встроенного потенциометра;
• управление по линии связи RS-485 (протокол MODBUS);
• многофункциональные дискретные и аналоговые входы/выходы для расширенных применений;
• питание 380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (3.07 Мб) или doc (11.41 Мб)
• Каталог применений, скачать pdf (3.7 Мб)
• Спецификация E3-9100
• Весогабариты E3-9100
• Схема подключения преобразователя частоты E3-9100

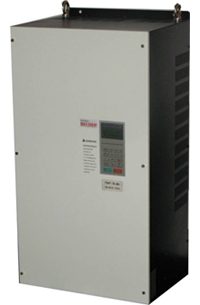

Преобразователи частоты со степенью защиты IP54 предназначены для эксплуатации в условиях повышенной запыленности и возможного попадания на корпус воды в виде брызг. Модели преобразователей в исполнении IP54 изготовлены на базе серийных преобразователей EI-P7012, EI-7011, EI-9011 в металлических корпусах. Повышенная степень защиты обеспечена за счет герметичного исполнения электронного отсека преобразователей, а также использования герметичных кабельных вводов и пылевлагозащитных вентиляторов охлаждения.

Технические характеристики:

Диапазон мощностей преобразователей в исполнении IP54:

• EI-P7012 - 45-370 кВт;
• EI-7011 - 37-315 кВт;
• EI-9011 - 15-500 кВт.

Руководство и спецификации:

Технические характеристики новых моделей, а также габаритные и присоединительные размеры полностью аналогичны серийным прототипам преобразователей частоты.

• Весогабариты EI-7011 IP54
• Весогабариты EI-P7012 IP54
• Весогабариты EI-9011 IP54

Новое поколение популярного преобразователя частоты серии MINI. В отличие от предшествующей модели преобразователь выполнен в компактном корпусе IP 20 со встроенным пультом управления, ЭМИ фильтром и расширенным набором функций. Рекомендуется для управления приводами насосов, вентиляторов, лентопротяжных машин, фасовочно-упаковочных аппаратов, швейных машин, намоточно-размоточных узлов, транспортеров, навивочных машин, миксеров и т.д.

Технические характеристики:

• диапазон мощностей: 0,2 кВт - 2,2 кВт;
• выходная частота 1 - 200 Гц;
• защита двигателя от перегрузок;
• аналоговые и цифровые входы/выходы для регулирования и дистанционного управления;
• встроенный ЭМИ фильтр класса А;
• питание 220/380 В, 50 Гц.

Руководство и спецификации:

• Руководство по эксплуатации, скачать pdf (3.43 Мб) или doc (3.84 Мб)
• Спецификация E2-MINI
• Весогабариты E2-MINI
• Схема подключения преобразователя частоты E2-MINI
