Преобразователи частоты

Устройство и принцип действия преобразователей частоты

Преобразователь частоты ВесперПреобразователь частоты служит для плавного регулирования скорости асинхронного электродвигателя или синхронного двигателя за счет создания на выходе преобразователя электрического напряжения заданной частоты. В простейших случаях регулирование частоты и напряжения происходит в соответствии с заданной характеристикой V/f, в наиболее совершенных преобразователях реализовано так называемое векторное управление. Частотный преобразователь — это устройство, состоящее из выпрямителя (моста постоянного тока), преобразующего переменный ток промышленной частоты в постоянный, и инвертора (преобразователя) (иногда с ШИМ), преобразующего постоянный ток в переменный требуемых частоты и амплитуды. Выходные тиристоры (GTO) или транзисторы (IGBT) обеспечивают необходимый ток для питания электродвигателя. Для улучшения формы выходного напряжения между преобразователем и двигателем иногда ставят дроссель, а для уменьшения электромагнитных помех — EMC-фильтр.

Устройство частотного преобразователя

Частотный преобразователь состоит из электрического привода и управляющей части. Электрический привод частотного преобразователя состоит из схем, в состав которых входит тиристор или транзистор, которые работают в режиме электронных ключей. В основе управляющей части находится микропроцессор, который обеспечивает управление силовыми электронными ключами, а также решение большого количества вспомогательных задач (контроль, диагностика, защита).

В зависимости от структуры и принципа работы электрического привода выделяют два класса преобразователей частоты:

  • С непосредственной связью.
  • С явно выраженным промежуточным звеном постоянного тока.

Каждый из существующих классов преобразователей имеет свои достоинства и недостатки, которые определяют область рационального применения каждого из них.

В преобразователях с непосредственной связью электрический привод представляет собой управляемый выпрямитель. Система управления поочередно отпирает группы тиристоров и подключает статорные обмотки двигателя к питающей сети. Таким образом, выходное напряжение преобразователя формируется из <вырезанных> участков синусоид входного напряжения. Частота выходного напряжения не может быть равна или выше частоты питающей сети. Она находится в диапазоне от 0 до 30 Гц. Как следствие — малый диапазон управления частотой вращения двигателя (не более 1 : 10). Это ограничение не позволяет применять такие преобразователи в современных частотно регулируемых приводах с широким диапазоном регулирования технологических параметров.

Использование незапираемых тиристоров требует относительно сложных систем управления, которые увеличивают стоимость преобразователя. "Резаная" синусоида на выходе преобразователя с непосредственной связью является источником высших гармоник, которые вызывают дополнительные потери в электрическом двигателе, перегрев электрической машины, снижение момента, очень сильные помехи в питающей сети. Применение компенсирующих устройств приводит к повышению стоимости, массы, габаритов, понижению КПД системы в целом.

Наиболее широкое применение в современных частотно регулируемых приводах находят преобразователи с явно выраженным звеном постоянного тока. В преобразователях этого класса используется двойное преобразование электрической энергии: входное синусоидальное напряжение с постоянной амплитудой и частотой выпрямляется в выпрямителе, фильтруется фильтром, сглаживается, а затем вновь преобразуется инвертором в переменное напряжение изменяемой частоты и амплитуды. Двойное преобразование энергии приводит к снижению КПД и к некоторому ухудшению массо-габаритных показателей по отношению к преобразователям с непосредственной связью.

Для формирования синусоидального переменного напряжения используют автономный инвертор, который формирует электрическое напряжение заданной формы на обмотках электродвигателя (как правило, методом широтно-импульсной модуляции). В качестве электронных ключей в инверторах применяются запираемые тиристоры GTO и их усовершенствованные модификации GCT, IGCT, SGCT, и биполярные транзисторы с изолированным затвором IGBT.

Главным достоинством тиристорных преобразователей частоты, как и в схеме с непосредственной связью, является способность работать с большими токами и напряжениями, выдерживая при этом продолжительную нагрузку и импульсные воздействия. Они имеют более высокий КПД (до 98 %) по отношению к преобразователям на IGBT транзисторах.

Преобразователи частоты являются нелинейной нагрузкой, создающей токи высших гармоник в питающей сети, что приводит к ухудшению качества электроэнергии.

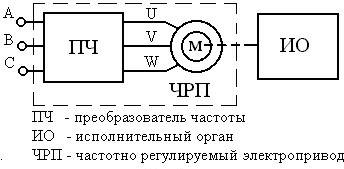

Современный частотно регулируемый электропривод состоит из асинхронного или синхронного электрического двигателя и преобразователя частоты.

Электрический двигатель преобразует электрическую энергию в механическую и приводит в движение исполнительный орган технологического механизма.

Устройство преобразователя частоты

Преобразователь управляет электрическим двигателем и представляет собой электронное статическое устройство. На выходе преобразователя частоты формируется электрическое напряжение с переменными амплитудой и частотой.

Название "частотный преобразователь" обусловлено тем, что регулирование скорости вращения двигателя осуществляется изменением частоты напряжения питания, подаваемого на двигатель от преобразователя частоты.

На протяжении последних лет в отраслях мировой экономики наблюдается широкое и успешное внедрение частотно регулируемого электропривода для решения различных технологических задач. Это объясняется в первую очередь разработкой и созданием преобразователей на принципиально новой элементной базе, главным образом на биполярных транзисторах с изолированным затвором IGBT.

При выборе частотного преобразователя Вы так же можете исходить из следующих кратких рекомендаций:

  • Для насосов и вентиляторов подходят преобразователи частоты с индексом F.
  • Для остальных типов привода необходимо использовать частотный преобразователь с индексом A.
  • Если Вы планируете управлять скоростью привода вручную, с точки зрения оператора удобнее использовать преобразователи частоты серии ES012, либо преобразователи частоты любой другой серии с внешним потенциометром.
  • Если Вы планируете управлять скоростью привода автоматически по какому-либо параметру, при этом очень высокая точность регулирования не требуется (например, поддержание давления в системах подачи жидкостей) оптимальным решением будет выбор преобразователя частоты серии ES021.
  • Если требуется высокоточное поддержание скорости, высокая точность управления или позиционирования, либо Вы планируете использовать частотный преобразователь в подъемных механизмах, идеальным решением будет использование преобразователей частоты серии ES024.
